Controles De Iluminación De Emergencia

LDrive ES

Controlador de emergencia DALI



1. Introducción

Los controles de iluminación de emergencia juegan un papel crucial en los estándares de seguridad generales de un edificio. Estos sistemas aseguran que las luces permanezcan encendidas durante un corte de energía, lo que permite a los ocupantes localizar fácilmente las salidas en caso de que necesiten evacuar el edificio. Por lo tanto, seleccionar un sistema de iluminación de emergencia confiable es de suma importancia para los constructores.



¿Cuáles son los desafíos que se enfrentan en la iluminación de emergencia tradicional?



Los sistemas de iluminación de emergencia han existido desde siempre, pero los sistemas tradicionales tienen numerosos desafíos que los hacen engorrosos de configurar y mantener. Algunos de los principales incluyen



• Costos altos - Los costos generales incluyen no solo cuánto paga por la iluminación de emergencia en sí, sino también el costo de instalación, prueba y mantenimiento.



• Uso intensivo de recursos - Las pruebas y el mantenimiento deben realizarse físicamente



• Lleva mucho tiempo - El cableado lleva mucho tiempo. Además, las pruebas manuales también consumen mucho tiempo



• Informes poco confiables - Los informes deben mantenerse manualmente a través de hojas de cálculo, lo que da como resultado datos inconsistentes y poco confiables



• Rendimiento impredecible - Es difícil medir el estado de salud de los dispositivos de emergencia conectados; por lo tanto, nunca se sabe si funcionarán según lo previsto



Aquí es donde entra en juego la iluminación de emergencia SmartProControls, y para el propietario de un edificio, sus características Traducir a



• Fácil cumplimiento con de los requisitos obligatorios de iluminación de emergencia

• Ahorros significativos - en términos de costos y recursos

• Entorno seguro para los ocupantes



Dispositivo de control de emergencia

Los siguientes dispositivos están equipados con con controles de emergencia:



Dispositivos basados en DALI: -

Radiar AFD1 / 4

Sistema de control avanzado con capacidades de apagado de emergencia y protocolos de seguridad.

2. Radiar ARD32

Dispositivo de grado industrial con integrado mecanismos de respuesta a emergencias.



Nota :

Los controladores Radiar DALI son compatibles con soluciones de iluminación de emergencia con Luces de emergencia autónomas compatibles con DALI-202, que incluyen una batería integrada, un controlador y una fuente de luz. Proporcionamos el controlador, mientras que los usuarios son libres de elegir controladores de emergencia compatibles con DALI-202 de sus fabricantes preferidos.

Además, ofrecemos recomendaciones para conductores DALI de emergencia adecuados a pedido para garantizar la compatibilidad y el rendimiento óptimo.



Dispositivos no DALI: -

1. L Conduce E

Funcionalidad de control de emergencia estándar con operaciones a prueba de fallos.



Nota: La serie de productos L Drive E ofrece varios tipos de luminarias de emergencia, como señales de salida, ojos de insectos, luces descendentes,

Etc. Estos accesorios están diseñados con con baterías incorporadas y solo requieren una conexión de alimentación para funcionar. No externo

Se necesita control de emergencia o cableado, simplemente conecte la alimentación y la luminaria funcionará según lo previsto.



Nota: Siempre consulte la documentación del fabricante para procedimientos específicos de control de emergencia y pautas de seguridad para cada dispositivo.



2. Tipo de pruebas de emergencia que se pueden realizar con el sistema de emergencia inteligente SmartProControls



SmartProControls le permite realizar pruebas de función y duración utilizando el sistema SmartProControls. Las pruebas se pueden realizar desde la aplicación móvil o desde la interfaz de usuario web.



1. Prueba de función: Una prueba de función es una prueba rápida que normalmente tarda entre unos segundos y 1 minuto en completarse. Esta prueba comprueba el funcionamiento de la fuente de luz de emergencia del suministro de la batería y da una respuesta rápida sobre el estado del dispositivo, la batería y la lámpara.

2. Prueba de duración: Una prueba de duración es una prueba más larga que toma de 1 a 3 horas y generalmente se lleva a cabo anualmente. Esta prueba puede dar información sobre el estado actual de la batería del dispositivo, el estado de la lámpara y garantiza que la batería pueda operar la lámpara durante toda la duración nominal



Ambas pruebas antes mencionadas se pueden configurar manual o automáticamente. Las pruebas manuales se ejecutan una vez y el resultado se puede ver en la interfaz de usuario web. Las pruebas automatizadas se realizan periódicamente y el resultado de cada instancia de la prueba se puede ver desde la interfaz de usuario web.

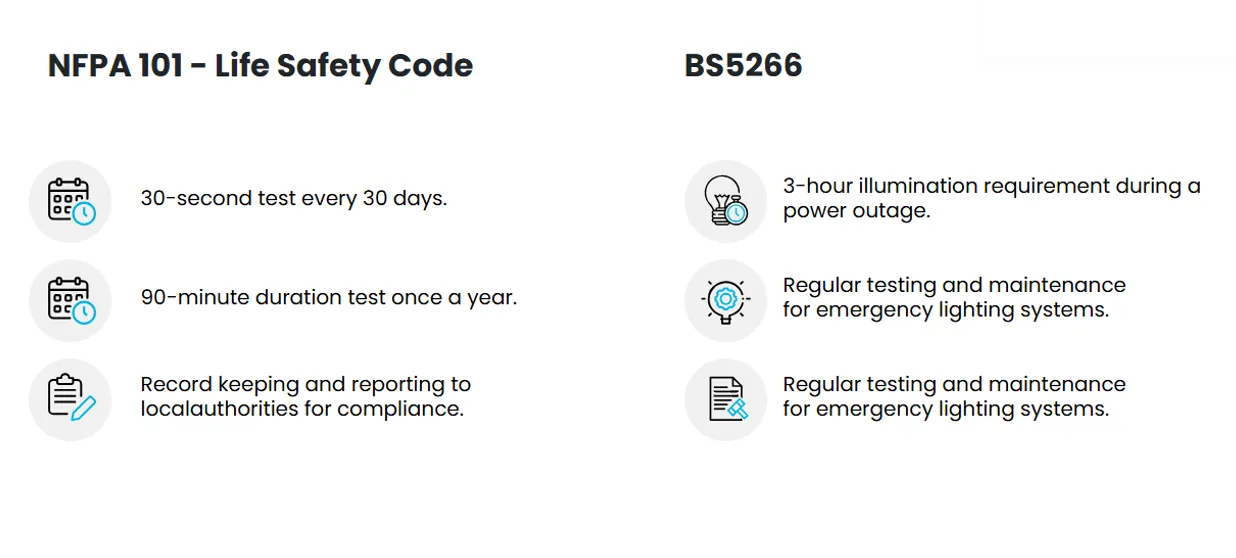

Cumplimiento De Un Vistazo

3. Puesta en marcha del dispositivo

3,1 Puesta en marcha de LDrive E

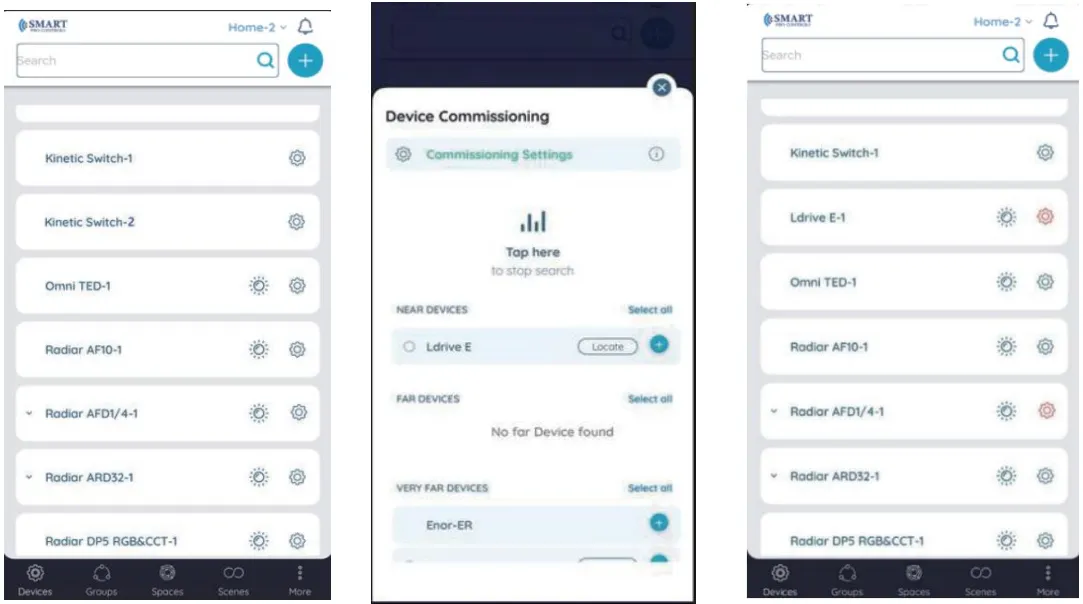

1. Encienda el dispositivo y estará en modo de emparejamiento, listo para ser puesto en marcha

2. Elija la zona en la que desea encargar el dispositivo desde la esquina superior derecha de la aplicación.

3. Vaya a la pestaña 'Dispositivos' en la aplicación

4. Haga clic en 'Toque aquí' y el dispositivo aparecerá en la lista

5. Presione el botón '+' correspondiente al dispositivo, y el dispositivo se pondrá en marcha

3,2 Puesta en marcha del controlador de emergencia DALI

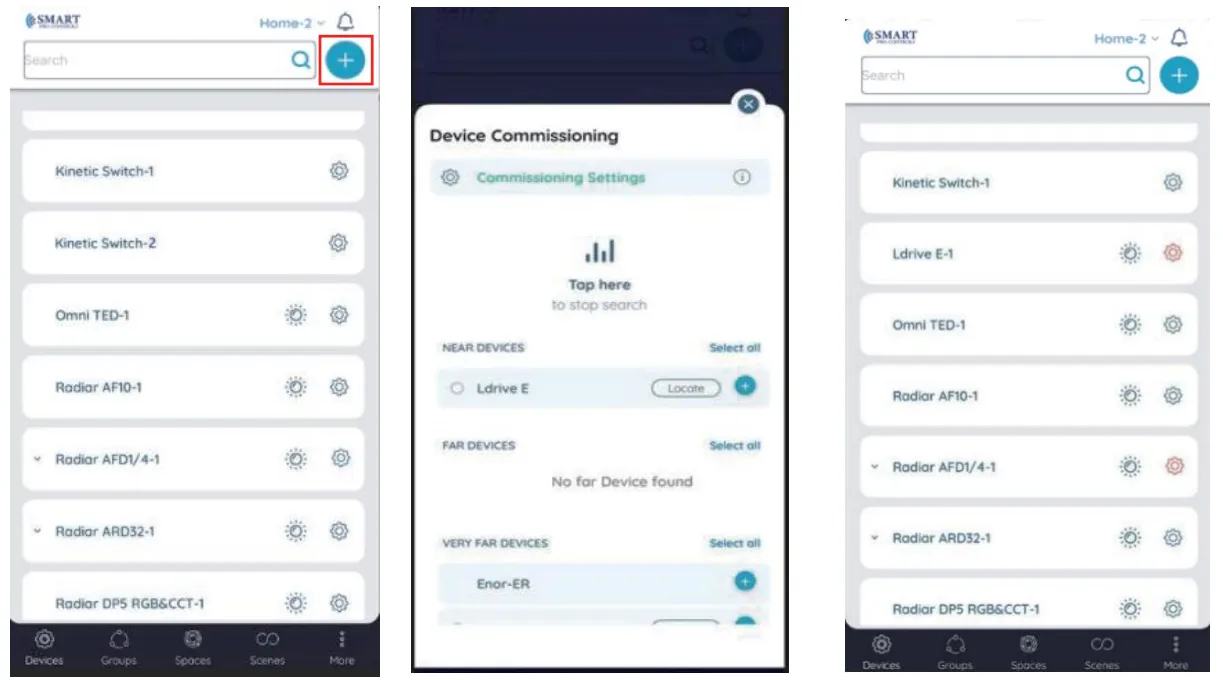

1. Encienda el dispositivo y estará en modo de emparejamiento, listo para ser puesto en marcha
2. Elija la zona en la que desea encargar el dispositivo desde la esquina superior derecha de la aplicación.
3. Vaya a la pestaña 'Dispositivos' en la aplicación
4. Haga clic en 'Toque aquí' y el dispositivo aparecerá en la lista
5. Presione el botón '+' correspondiente al dispositivo, y el dispositivo se pondrá en marcha
4. Cree Pruebas de Emergencia desde la aplicación móvil
Creación de prueba de emergencia desde la aplicación móvil - LDrive E
Las pruebas de emergencia creadas en el móvil solo se pueden configurar a nivel de dispositivo y no se pueden realizar en
Grupos. Se requiere conexión a Internet para ver los resultados de estas pruebas en la interfaz de usuario web.

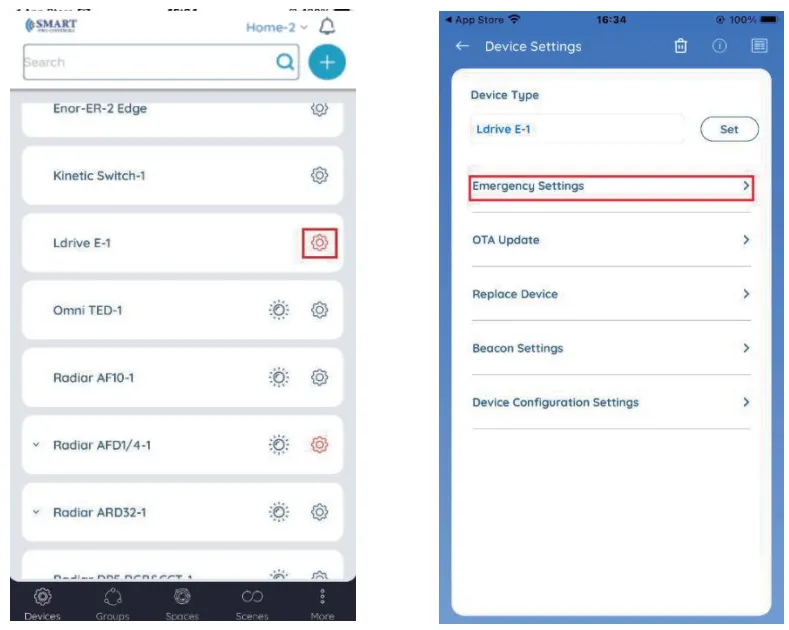

1. Vaya a la pestaña 'Dispositivos'
2. El icono del Controlador de Emergencia estará en rojo para indicar que al menos uno de sus hijos
Dispositivos compatibles con iluminación de emergencia
3. Haga clic en el icono de configuración
4. Seleccione 'Configuración adicional' y elija 'Configuración de emergencia

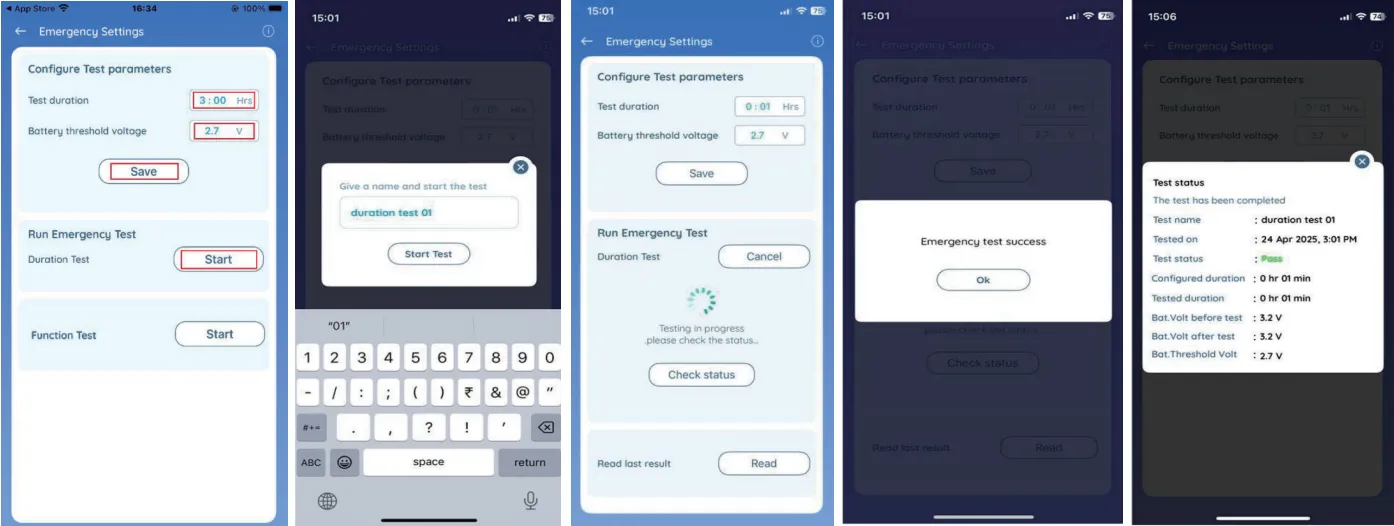

5. Seleccione el tipo de prueba a realizar
1. Prueba de función: una prueba de función es una prueba rápida que generalmente toma entre unos segundos A 1 minuto para completar. Esta prueba comprueba el funcionamiento de la fuente de luz de emergencia De la fuente de la batería y da una respuesta rápida sobre el dispositivo, la batería y la lámpara Estados
2. Prueba de Duración: Una prueba de duración es una prueba más larga que toma de 1 a 3 horas y generalmente es
Realizado anualmente. Esta prueba puede dar información sobre el estado actual de la batería del dispositivo, Estado de la lámpara y garantiza que la batería pueda operar la lámpara por completo Duración clasificada
6. Haga clic en el 'Inicio' e ingrese un nombre para la prueba. Esto iniciará inmediatamente la prueba. La prueba Los resultados estarán disponibles en la interfaz de usuario web.

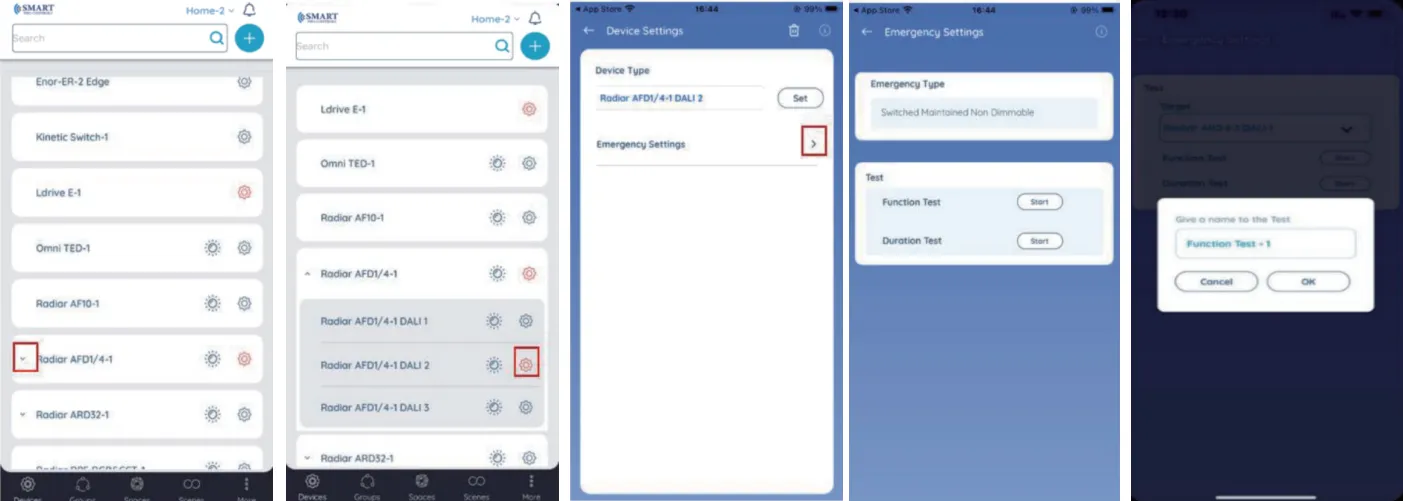

5. Creación de una prueba de emergencia desde la aplicación móvil - DALI Controlador de emergencia
6. Cree pruebas de emergencia desde la interfaz de usuario web
1. Inicie sesión en la interfaz de usuario web con su nombre de usuario y contraseña

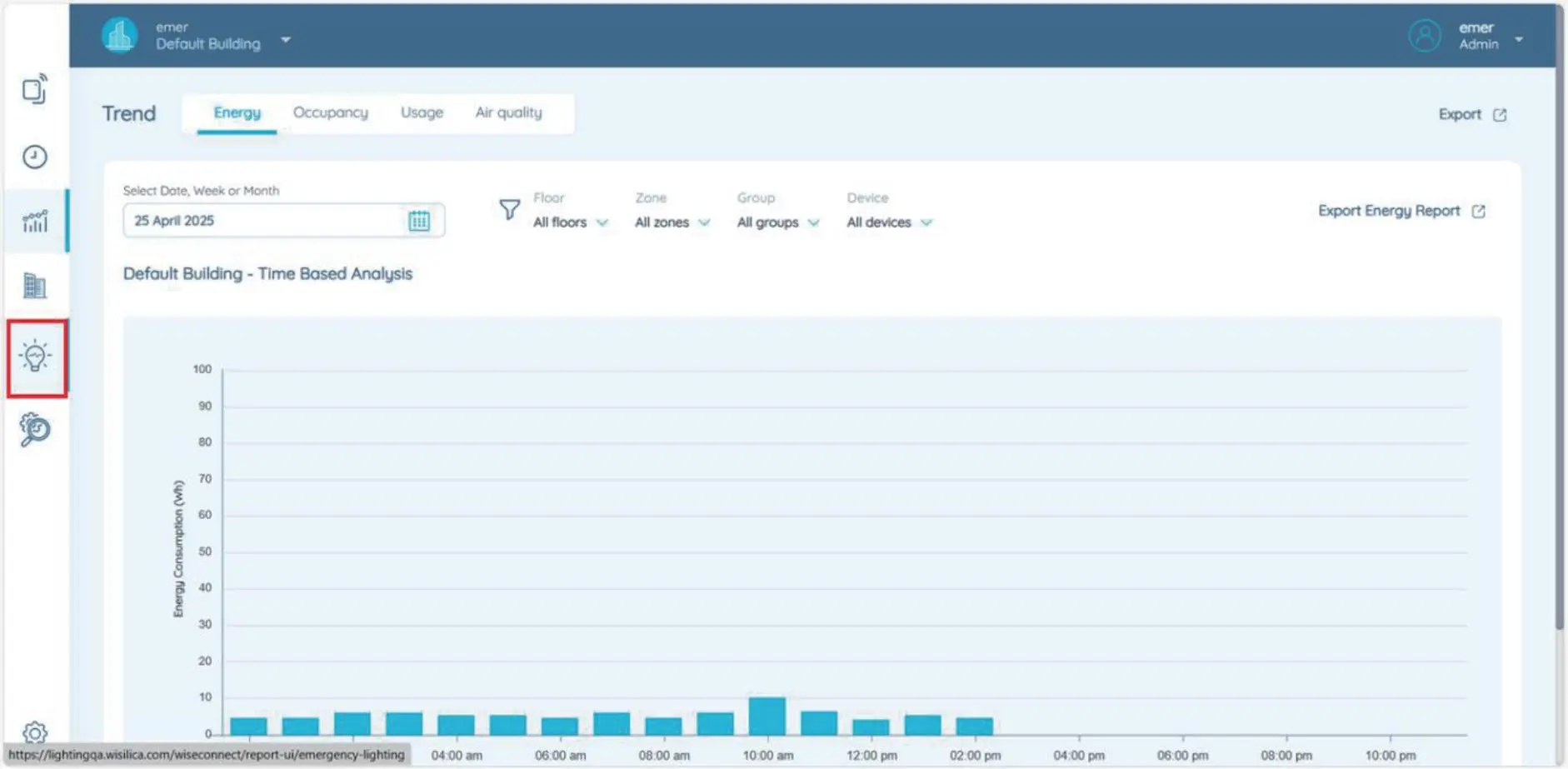

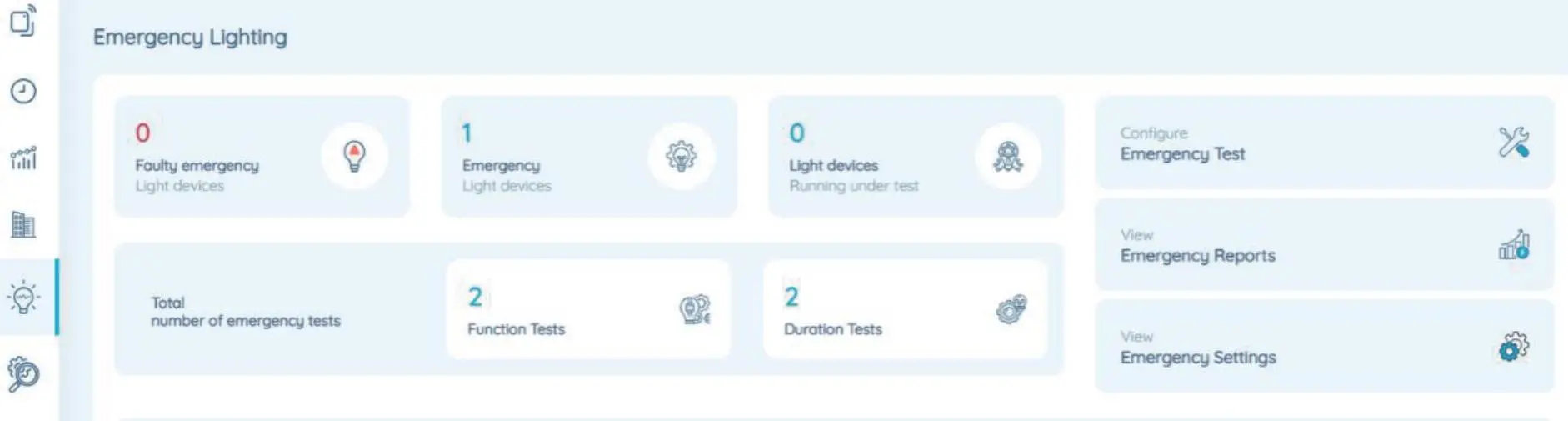

2. Desde el panel de navegación izquierdo, ve a Iluminación de emergencia

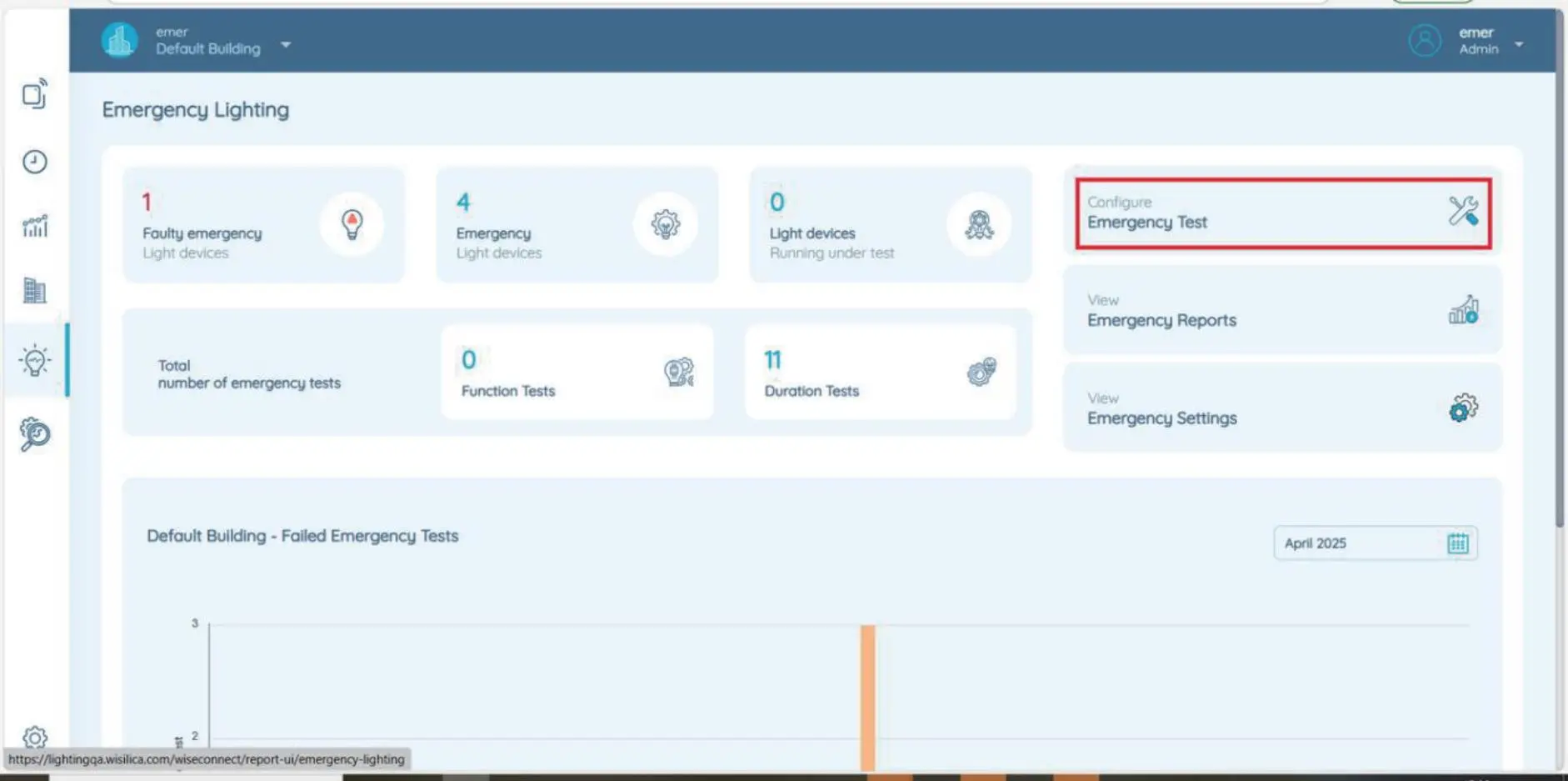

3. Vaya a 'Configurar prueba de emergencia' desde el tablero de iluminación de emergencia en la interfaz de usuario

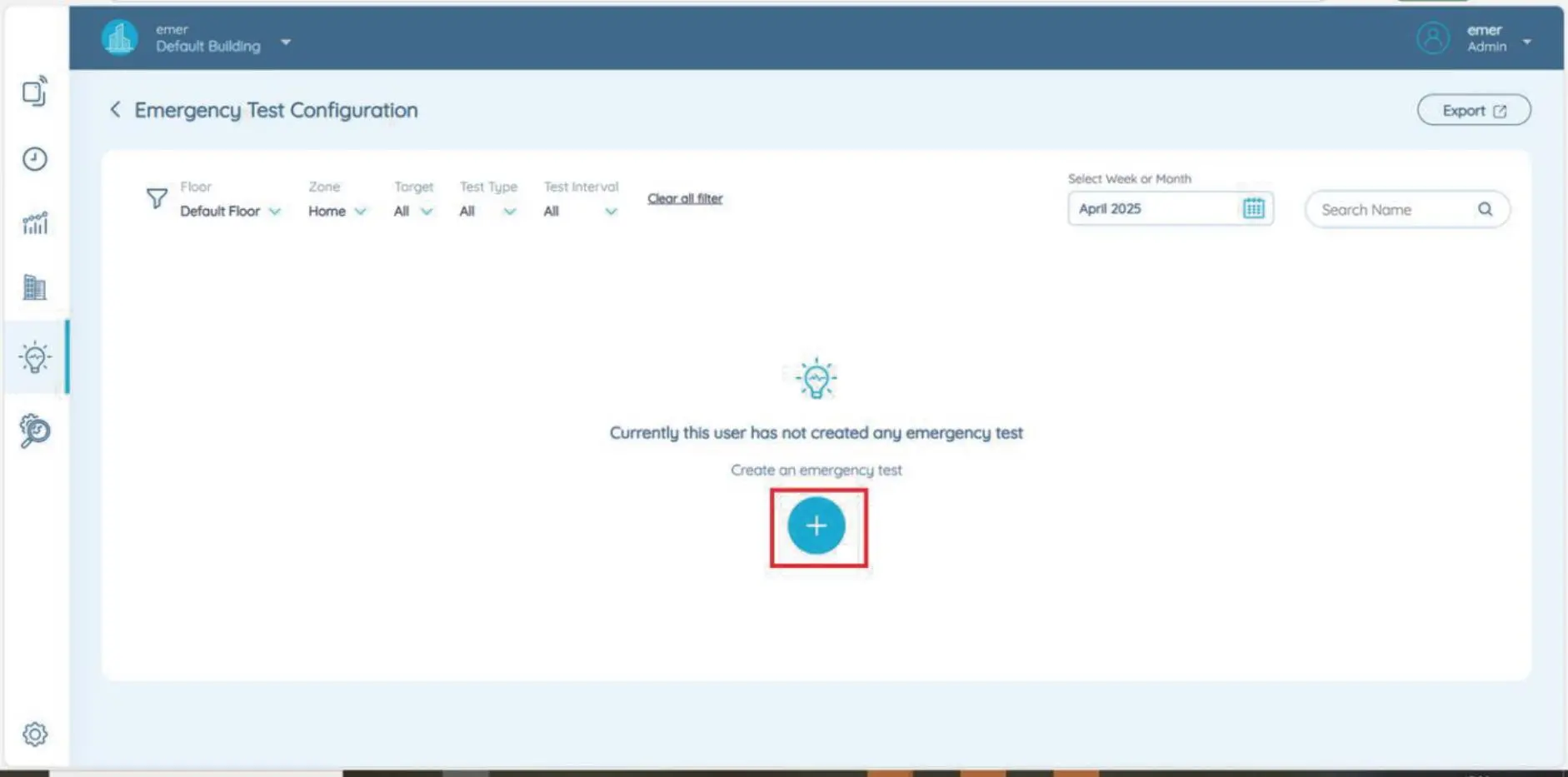

4. Haga clic en el botón '+' en la esquina inferior derecha para crear una nueva prueba
Desde aquí puede configurar las pruebas de Función y Manual
6,1 Cree Pruebas de Funciones desde la IU Web
6.1.1 Cree pruebas de emergencia desde la interfaz de usuario web - LDrive E
Pruebas de Funciones Manuales

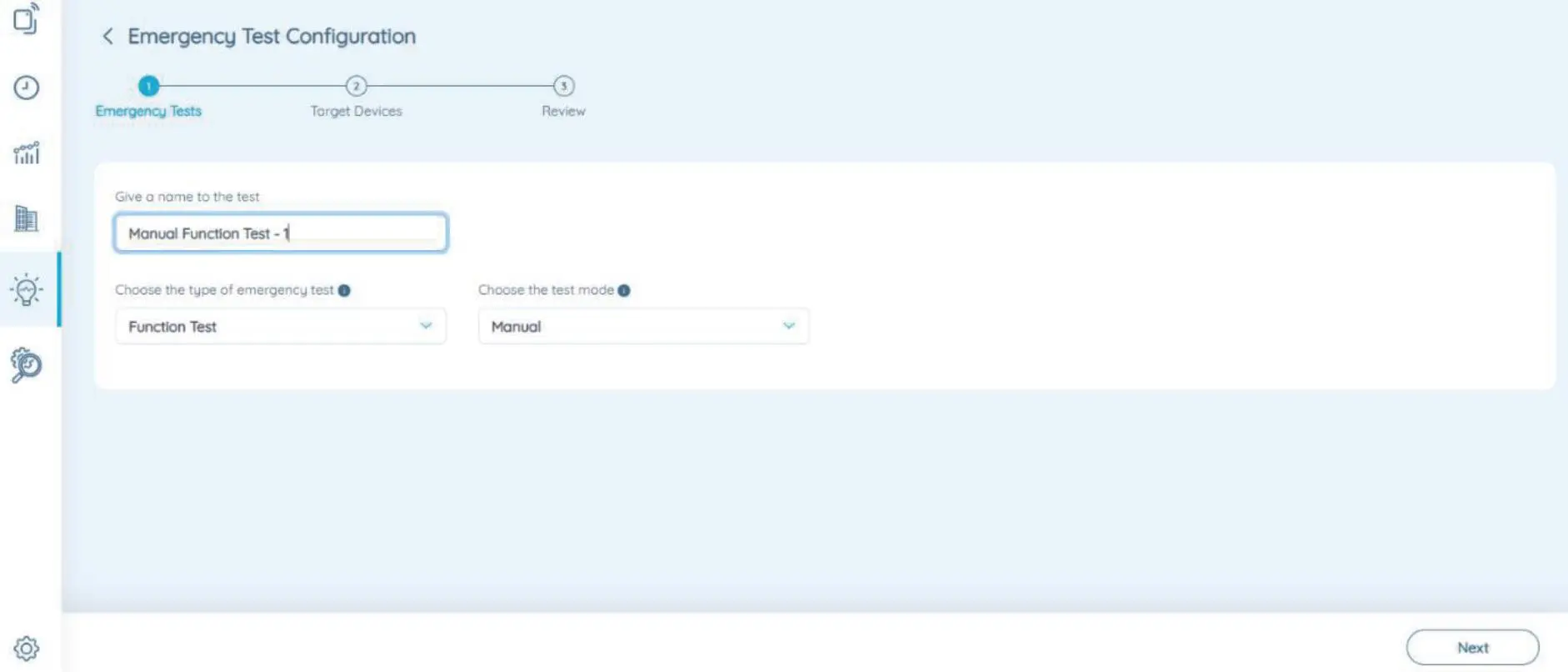

1.Configure el tipo de prueba y el modo de prueba como Prueba de Funciones yManualRespectivamente. Después
Introduciendo el nombre de la prueba y eligiendo las opciones deseadas, haga clic en 'Siguiente'

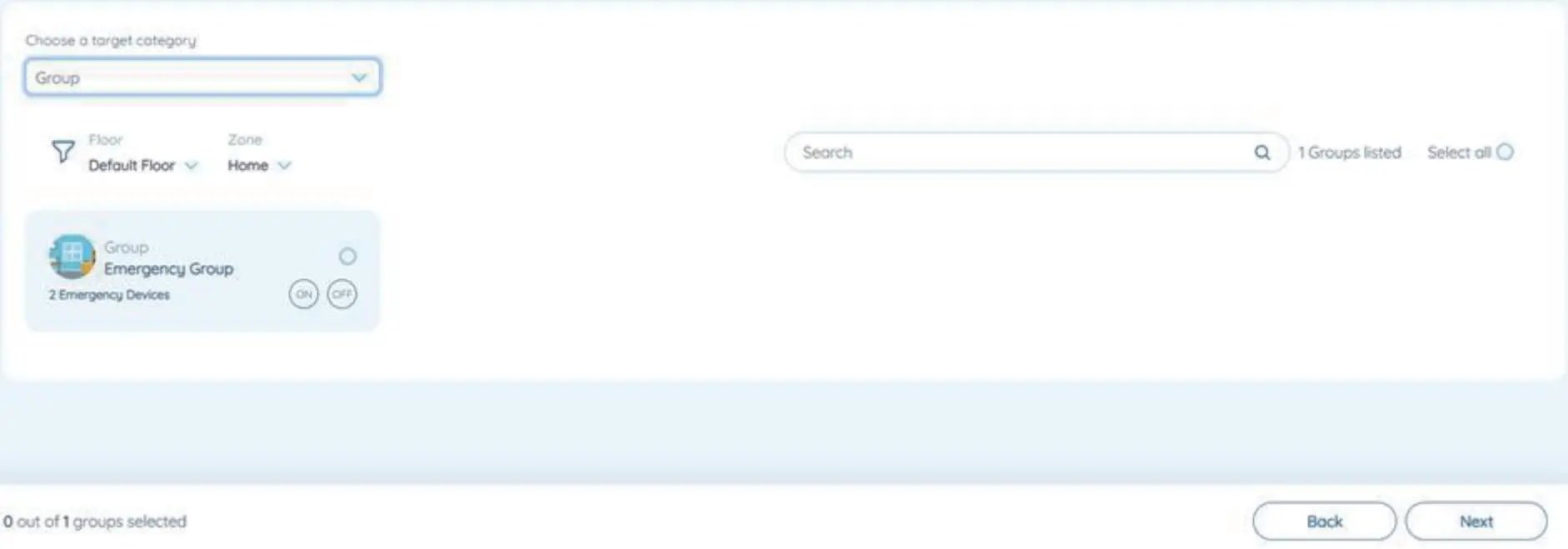

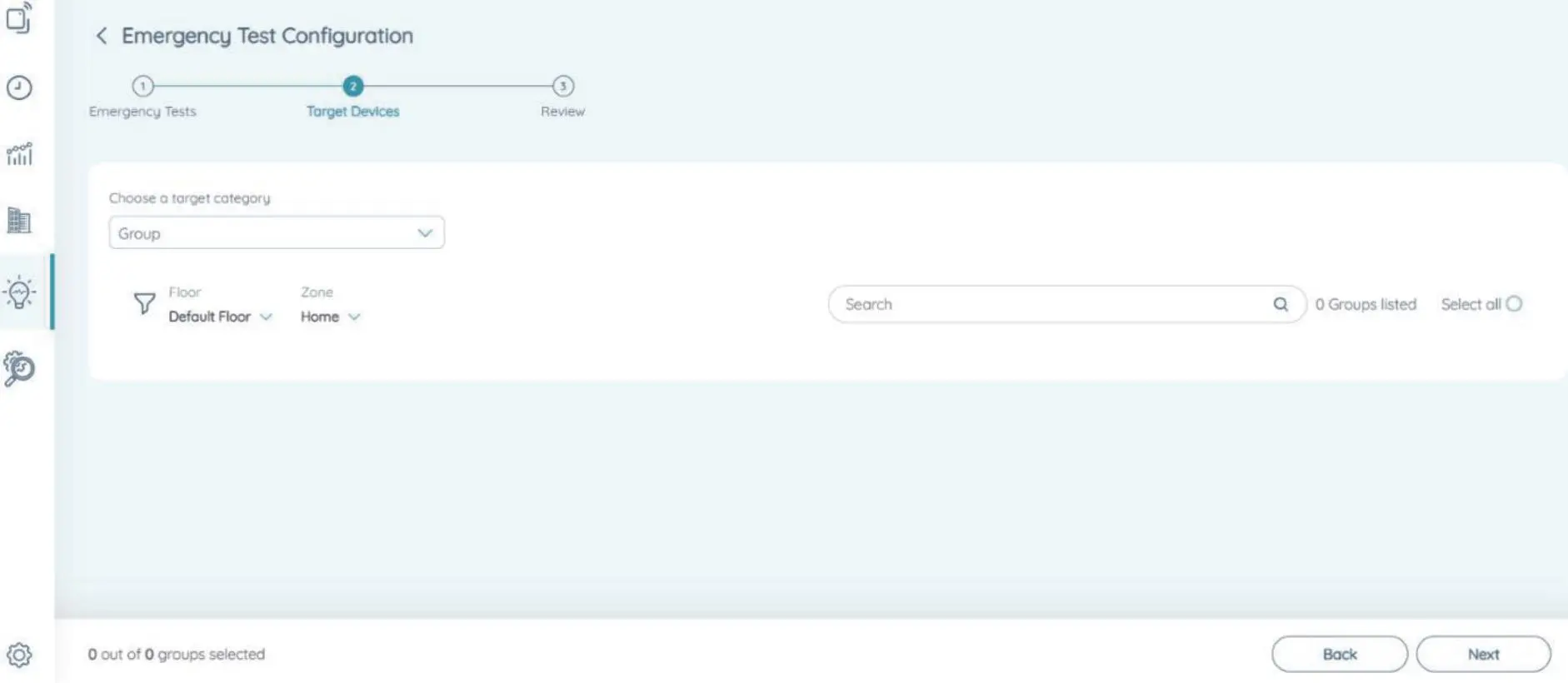

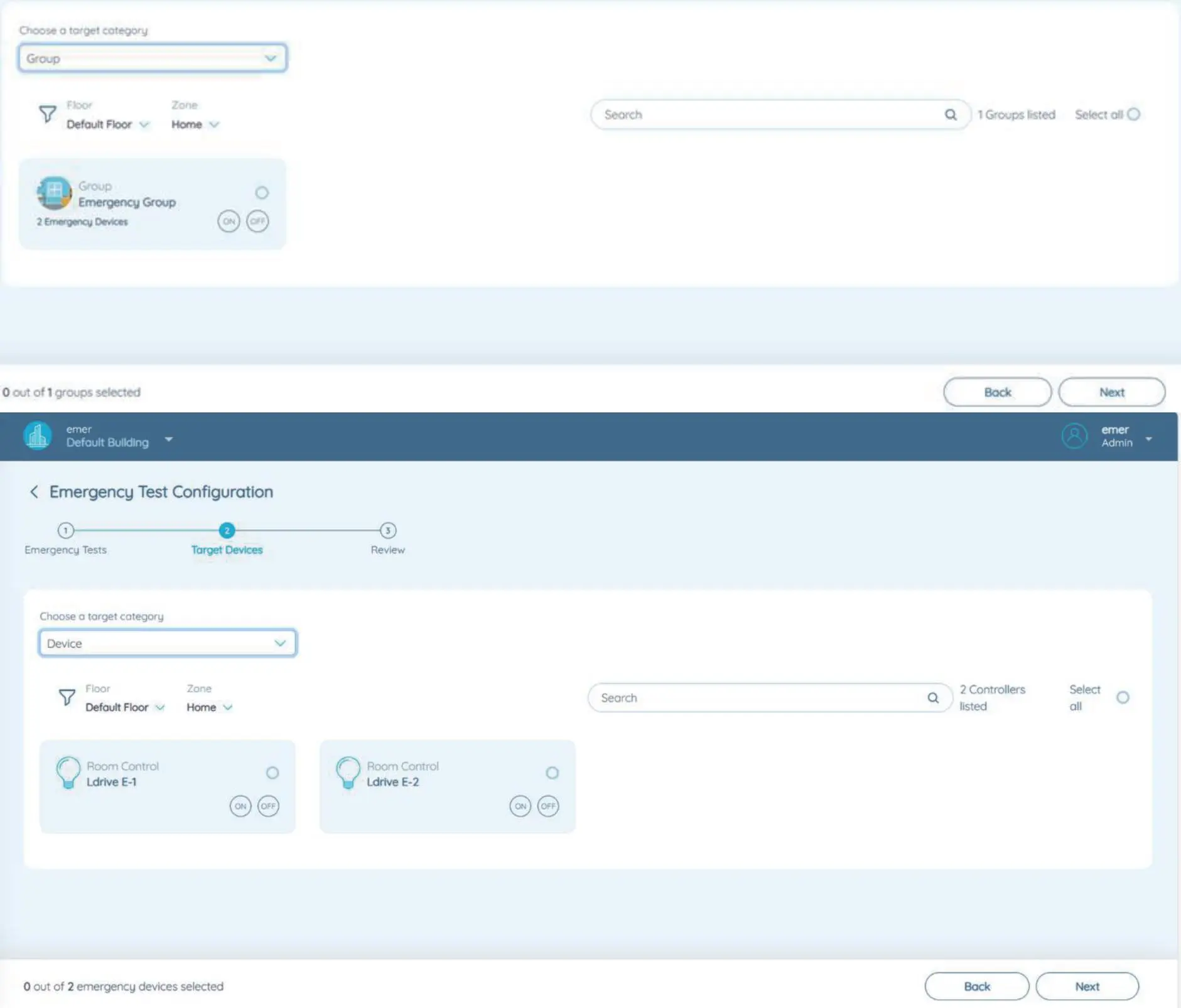

2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona necesarios. El objetivo Puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos una luz de emergencia Aparecerá en la lista cuando se seleccione 'Grupo' (como se muestra en la primera pantalla). O El dispositivo se puede elegir en Seleccionando la opción 'Dispositivo' (como se muestra en la segunda pantalla dada)
3. Haga clic en 'Guardar' para elegir el dispositivo infantil y luego en 'Siguiente' en la esquina inferior derecha de la pantalla.

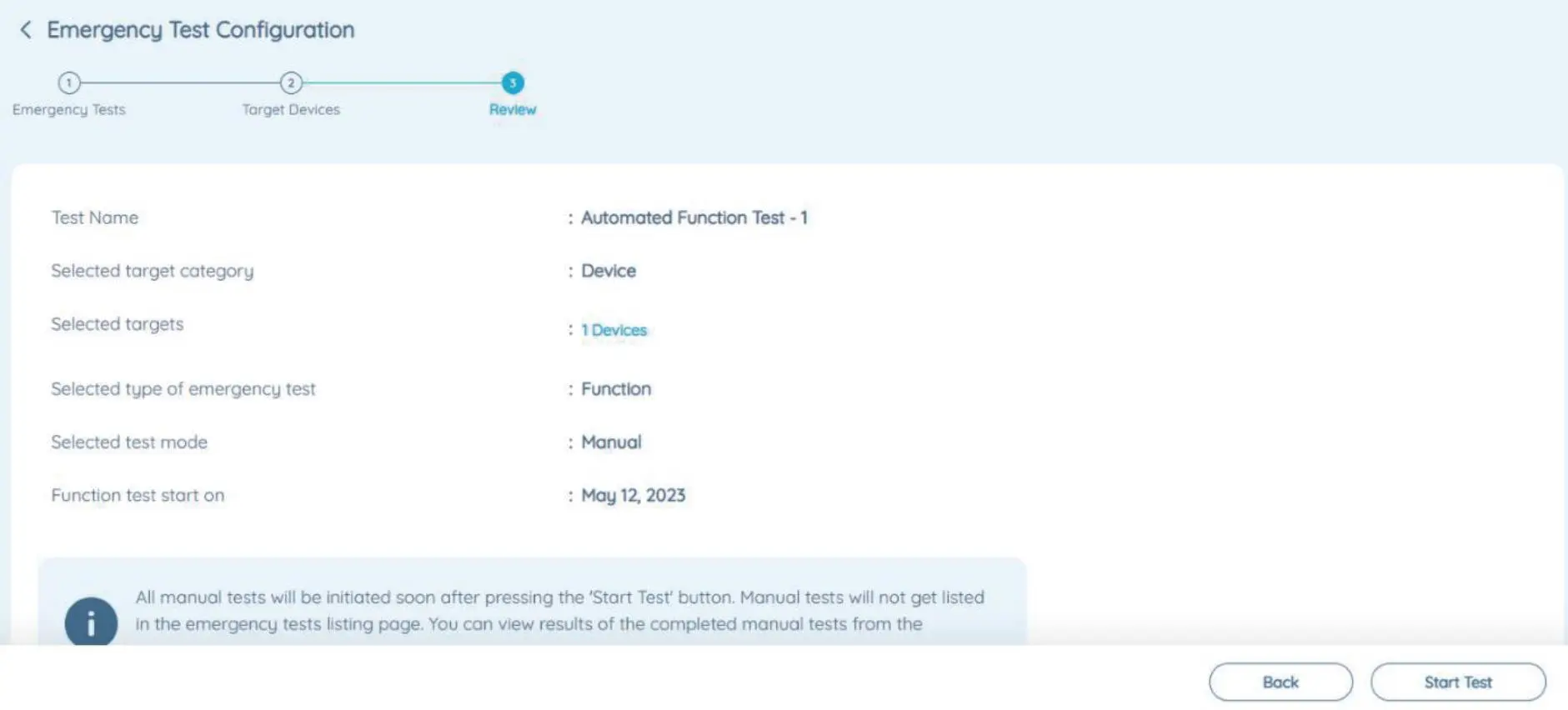

4. La prueba configurada se puede revisar aquí. En caso de cambios o ediciones a realizar, haga clic en el botón 'Volver' Opción para volver y hacer los cambios necesarios. La prueba se iniciará poco después de presionar el botón 'Inicio Botón de prueba
Pruebas de Funciones Automatizadas

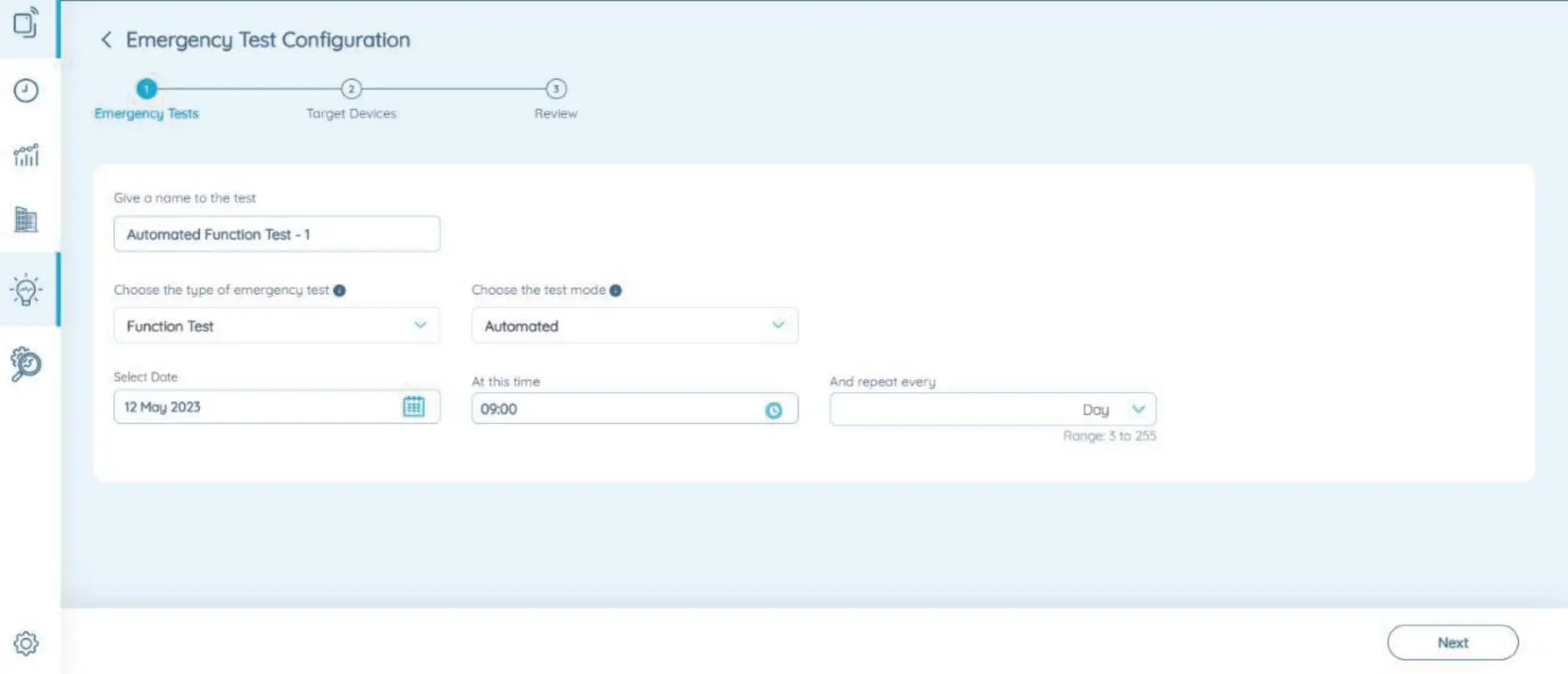

1. Las pruebas de emergencia se pueden automatizar para que se ejecuten a intervalos regulares de tiempo. El tipo de prueba y el modo de prueba pueden Ser configurado como Prueba de Funciones y Automatizada, respectivamente. La fecha, la hora y el intervalo de la prueba Se puede configurar.

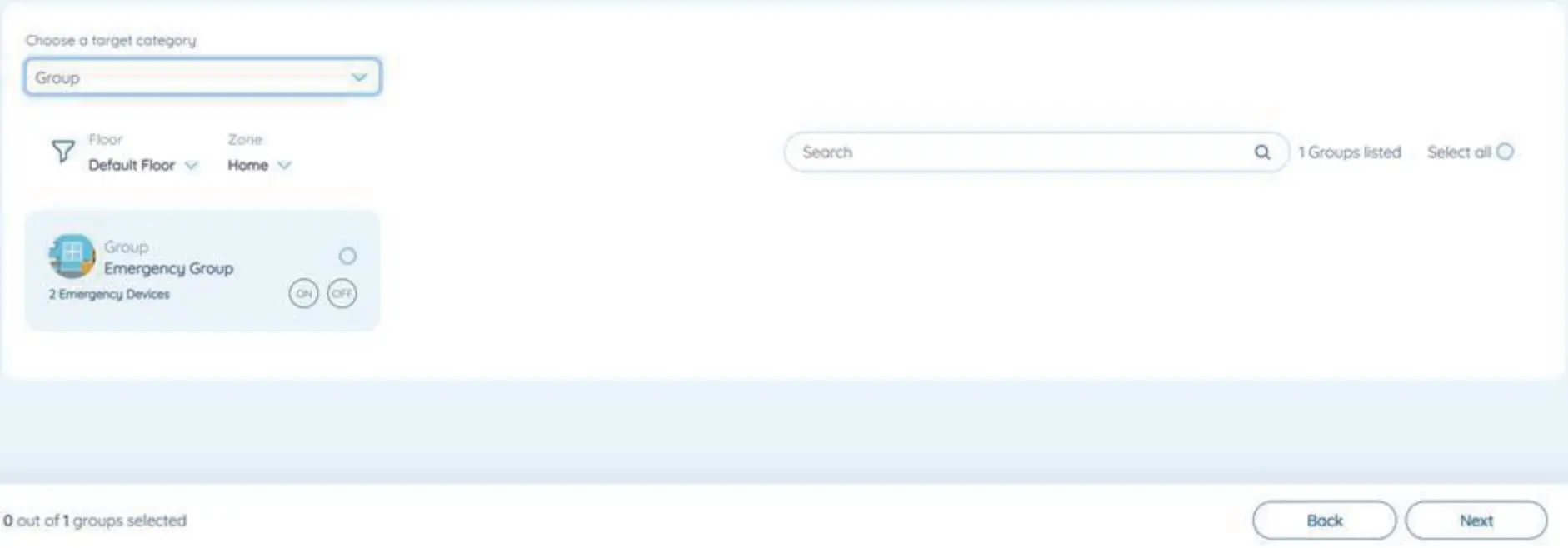

2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona necesarios. El objetivo Puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos una luz de emergencia Aparecerá en la lista cuando se seleccione 'Grupo'. El dispositivo secundario se puede elegir al seleccionar la opción 'Dispositivo'
3. Haga clic en 'Siguiente' en la esquina inferior derecha de la pantalla
4. Se iniciará la prueba.
5. Puede revisar los detalles de la prueba y hacer clic en confirmar una vez que se hayan verificado los detalles de la prueba.
6.1.2 Cree pruebas de emergencia desde la interfaz de usuario web - Controlador de emergencia DALI
Pruebas de Funciones Manuales
1. Configure el tipo de prueba y el modo de prueba como Prueba de Funciones yManualRespectivamente. Después de entrar en el Nombre de la prueba y eligiendo las opciones deseadas, haga clic en 'Siguiente'

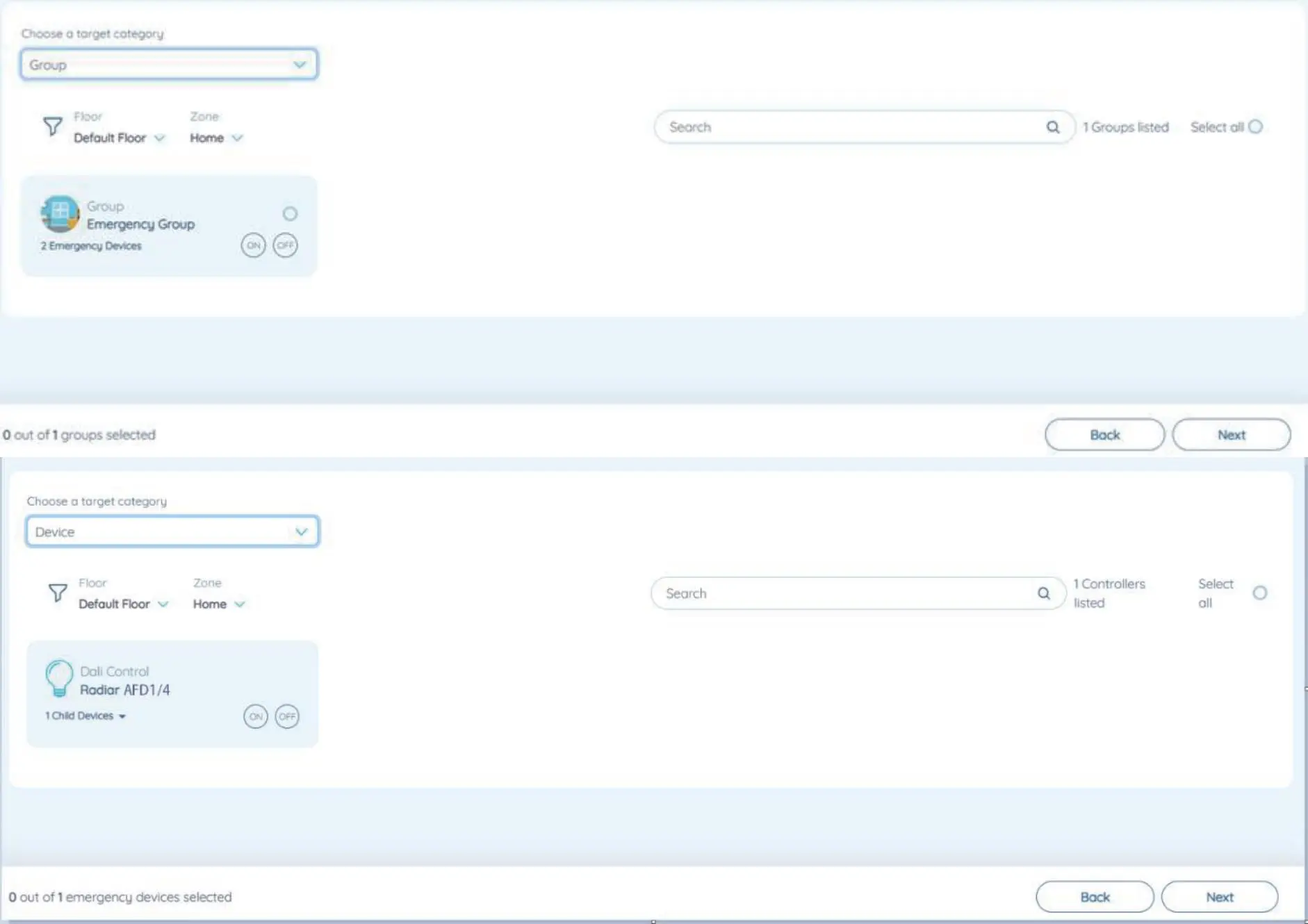

2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona requeridos. Los Target puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos uno La luz de emergencia aparecerá en la lista cuando se seleccione 'Grupo' (como se muestra en la primera pantalla). O El niño El dispositivo se puede elegir al seleccionar la opción 'Dispositivo' (como se muestra en la segunda pantalla)
3. Haga clic en 'Guardar' para elegir el dispositivo infantil y luego en 'Siguiente' en la esquina inferior derecha del pantalla
4. La prueba configurada se puede revisar aquí. En caso de cambios o ediciones a realizar, haga clic en el 'Atrás' opción para volver y hacer los cambios necesarios. La prueba se iniciará poco después Presionando el botón 'Iniciar prueba'
Pruebas de Funciones Automatizadas
1. Las pruebas de emergencia se pueden automatizar para que se ejecuten a intervalos regulares de tiempo. El tipo de prueba y el modo de prueba Se puede configurar como Prueba de Funciones y Automatizada, respectivamente. La fecha, la hora y el intervalo de La prueba se puede configurar.
2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona requeridos. Los Target puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos uno La luz de emergencia aparecerá en la lista cuando se seleccione 'Grupo'. El dispositivo infantil se puede elegir al seleccionar La opción 'Dispositivo'
3. Haga clic en 'Siguiente' en la esquina inferior derecha de la pantalla
4. Se iniciará la prueba.
5. Puede revisar los detalles de la prueba y hacer clic en confirmar una vez que se hayan verificado los detalles de la prueba.

IEC 62034 establece que se debe realizar una prueba de función al menos una vez al mes. EN 50172
Estipula que una prueba de función debe realizarse al menos una vez por semana.

6,2 Cree Pruebas de Duración desde la IU Web
6.2.1 Cree pruebas de duración desde la interfaz de usuario web - LDrive E
Pruebas de Duración en Modo Manual

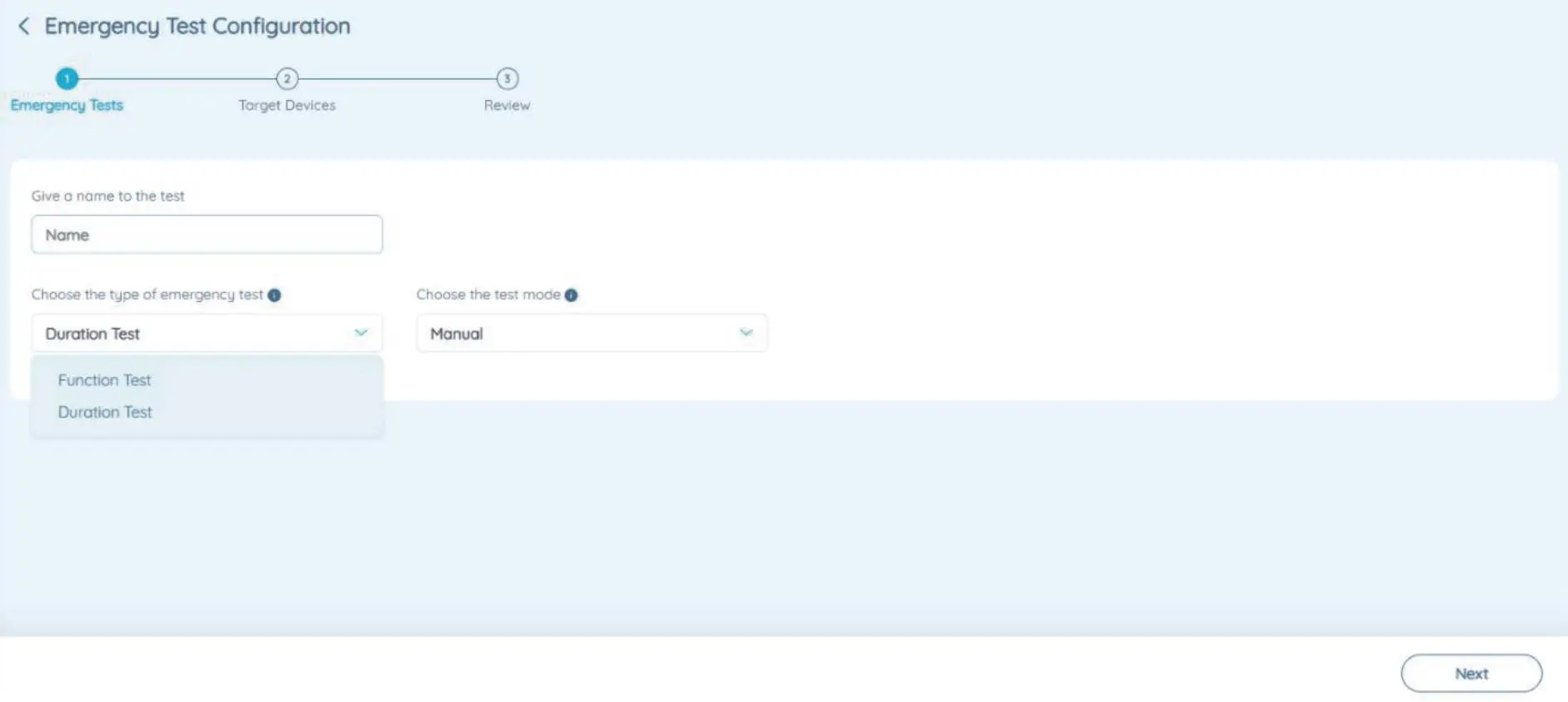

1. El tipo de prueba y el modo de prueba deben configurarse como Prueba de Duración yManualModo,
Respectivamente
2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona requeridos.
El objetivo puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos Una luz de emergencia aparecerá en la lista cuando se seleccione Grupo. El dispositivo infantil se puede elegir en Seleccionando la opción Dispositivo

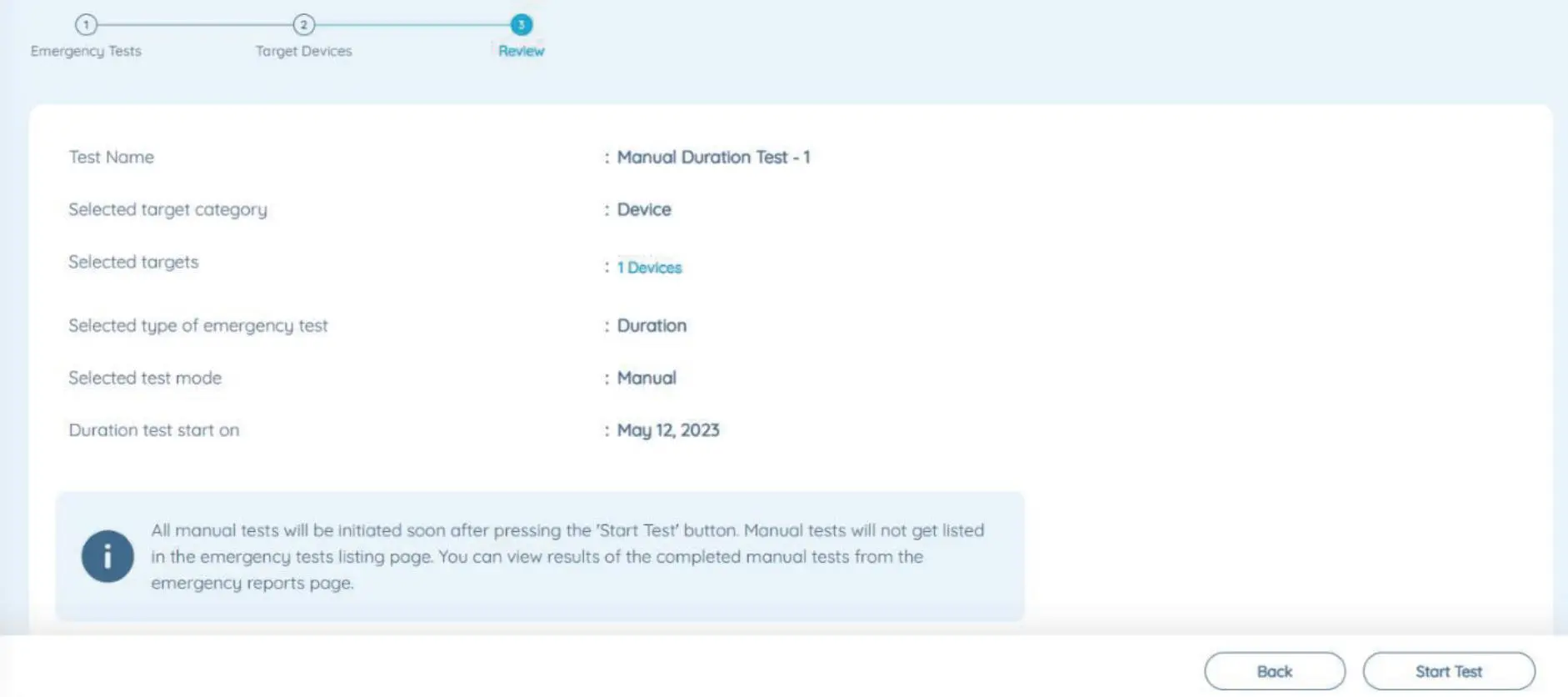

3. Una vez que haya seleccionado los dispositivos de destino, puede hacer clic en el botón 'Siguiente' y hacer una revisión De la prueba configurada
Pruebas de duración en modo automatizado

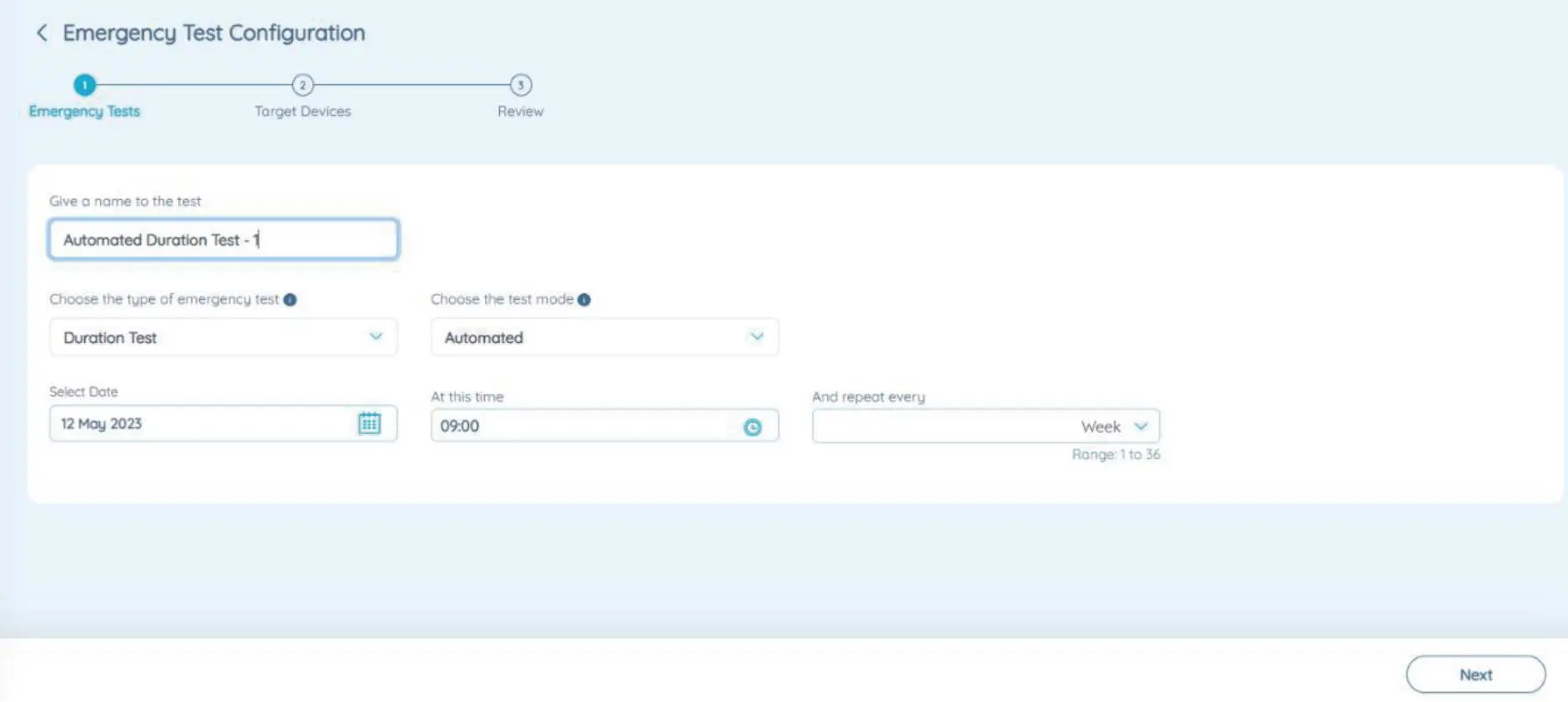

1. Las pruebas de duración también se pueden automatizar para que se ejecuten a intervalos de tiempo requeridos. El tipo de prueba y El modo de prueba debe configurarse como Prueba de Duración yAutomatizado, respectivamente. La fecha, hora Y el intervalo de la prueba se puede configurar
2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona requeridos.
El objetivo puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos Una luz de emergencia aparecerá en la lista cuando se seleccione Grupo. El dispositivo infantil se puede elegir en Seleccionando la opción Dispositivo
3. Una vez elegidos los objetivos, haga clic en 'Next' para revisar la configuración de prueba y verificar

6.2.2 Cree pruebas de duración desde la interfaz de usuario web - Emergencia DALI Controlador
Pruebas de Duración en Modo Manual
1. El tipo de prueba y el modo de prueba deben configurarse como Prueba de Duración yManualModo, respectivamente
2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona requeridos. Los Target puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos uno La luz de emergencia aparecerá en la lista cuando se seleccione 'Grupo'. El dispositivo infantil se puede elegir al seleccionar La opción 'Dispositivo'
3. Una vez que haya seleccionado los dispositivos de destino, puede hacer clic en el botón 'Siguiente' y revisar el Prueba configurada
Pruebas de duración en modo automatizado
1. Las pruebas de duración también se pueden automatizar para que se ejecuten a intervalos de tiempo requeridos. El tipo de prueba y la prueba El modo debe configurarse como Prueba de Duración yAutomatizado, respectivamente. La fecha, la hora y el Se puede configurar el intervalo de la prueba
2. Elija Dispositivos de destino: Los dispositivos de destino se pueden elegir entre el Piso y la Zona requeridos. Los Target puede ser un grupo o dispositivo y se puede elegir como se desee. Los grupos con al menos uno La luz de emergencia aparecerá en la lista cuando se seleccione 'Grupo'. El dispositivo infantil se puede elegir al seleccionar La opción 'Dispositivo'
3. Una vez elegidos los objetivos, haga clic en 'Next' para revisar la configuración de prueba y verificar
7. Configure la configuración de la prueba de emergencia

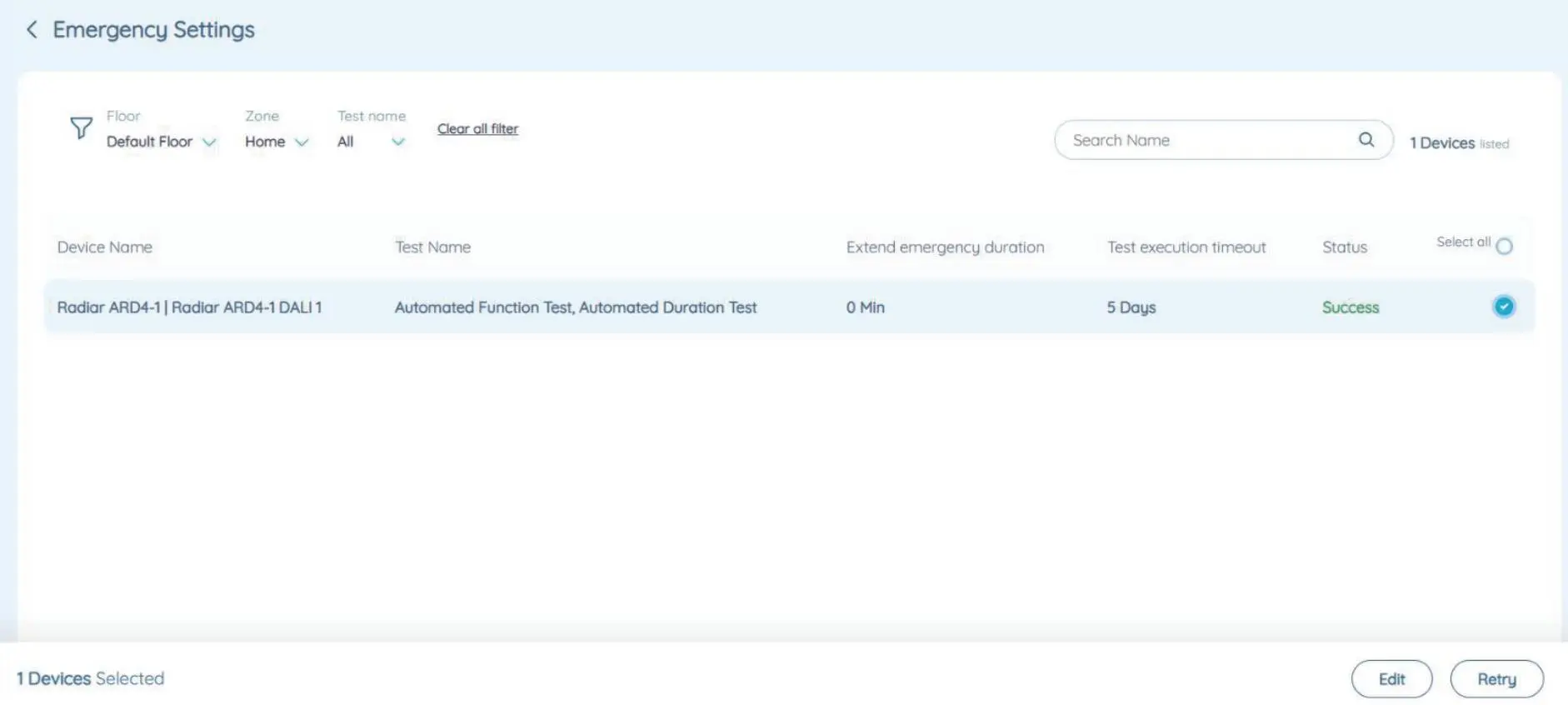

1. Haga clic en Configuración de emergencia desde el tablero de iluminación de emergencia Configurar
2. Seleccione el dispositivo cuya configuración debe cambiarse y haga clic en el botón 'Editar'

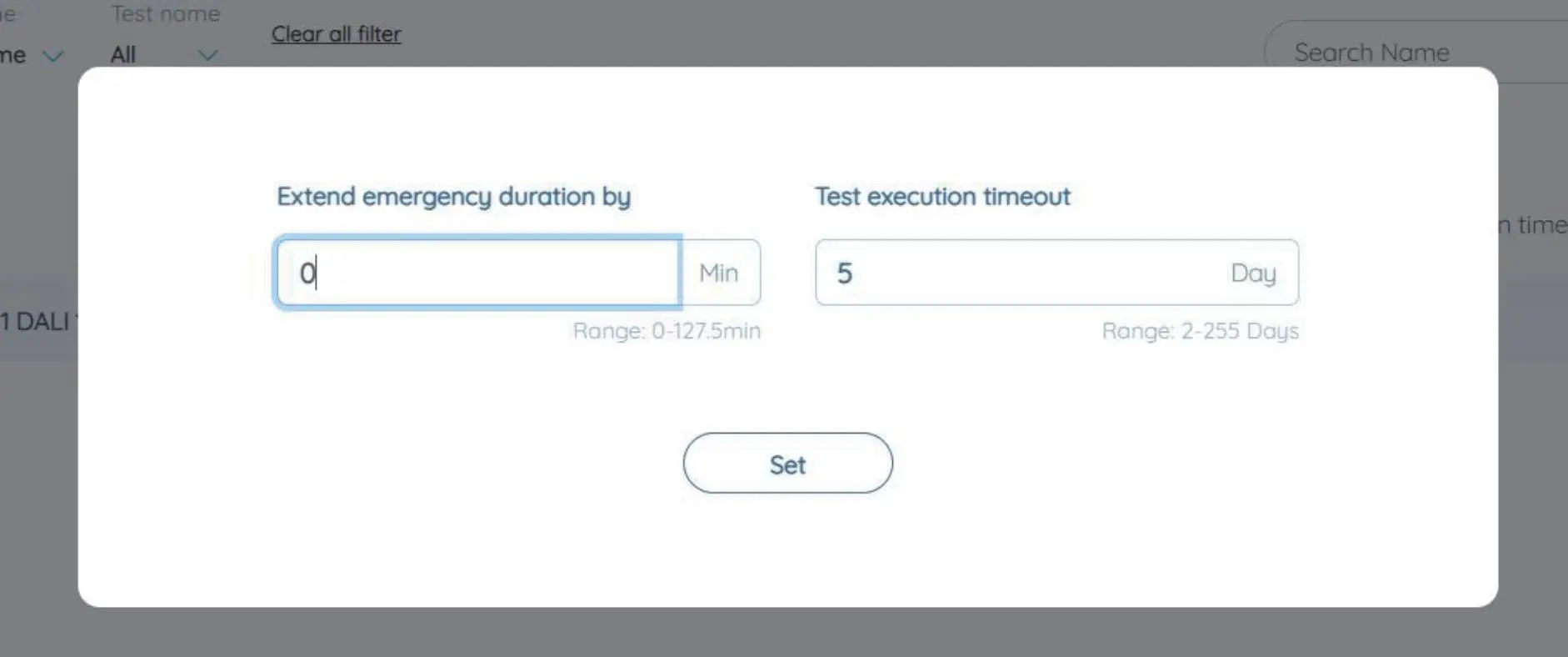

3. El tiempo de espera de ejecución de la prueba y el tiempo de duración de emergencia que se extenderá se pueden configurar
Tiempo de ejecución de la prueba: Es el tiempo permitido para que se complete la prueba. Si la prueba se ejecuta después de esto Tiempo específico, la prueba se ejecutará y se considerará fallida.
Extienda la Duración de la Emergencia: Esta opción se puede usar para extender la duración que desee Las luces estén en modo de iluminación de emergencia incluso después de que se restablezca la energía.
Una vez cambiada la configuración, el estado mostrará 'Pendiente' o 'Reintentar'. El estado Cambie a 'Éxito', lo que indica que los valores establecidos se han comunicado al dispositivo. En caso de Cualquier fallo, el estado cambiará a 'Reintentar'. La opción 'Reintentar' de la parte inferior derecha se puede utilizar para Vuelva a intentarlo y asegúrese de que los valores se envíen de nuevo a los dispositivos.

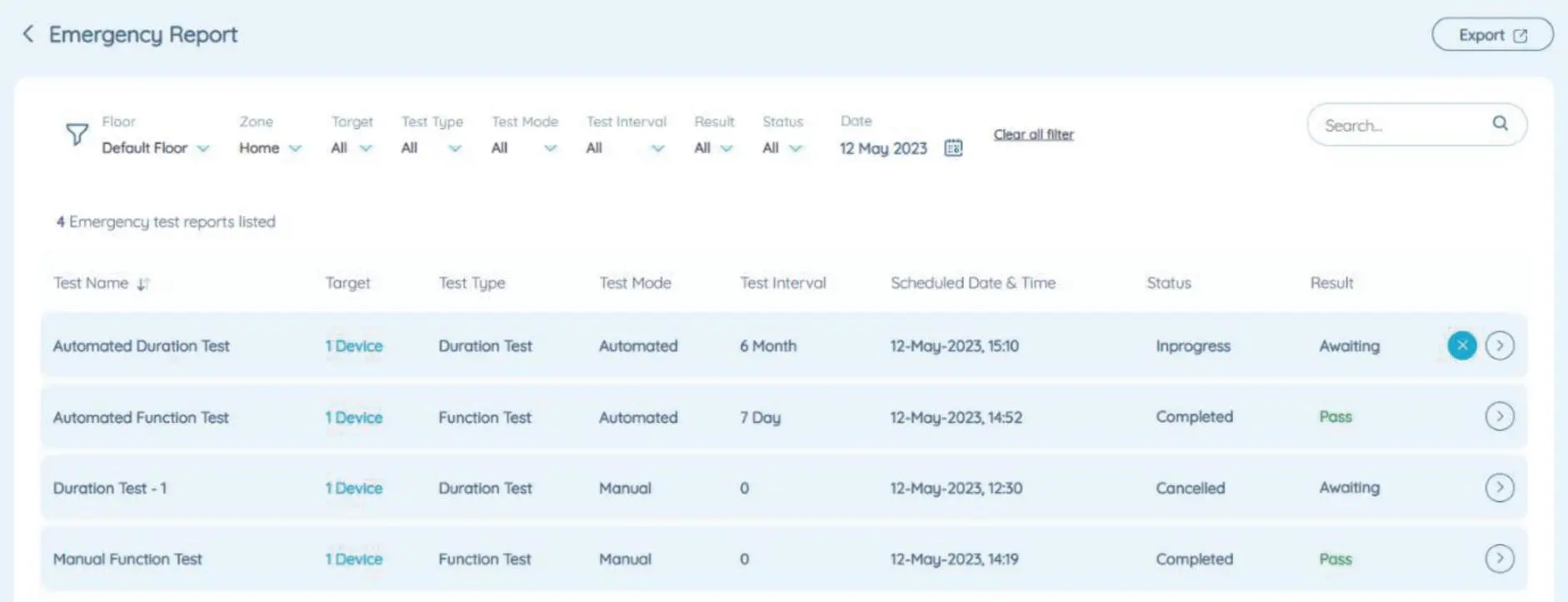

8. Ver informes de pruebas de emergencia
Haga clic en 'Ver informes de emergencia'

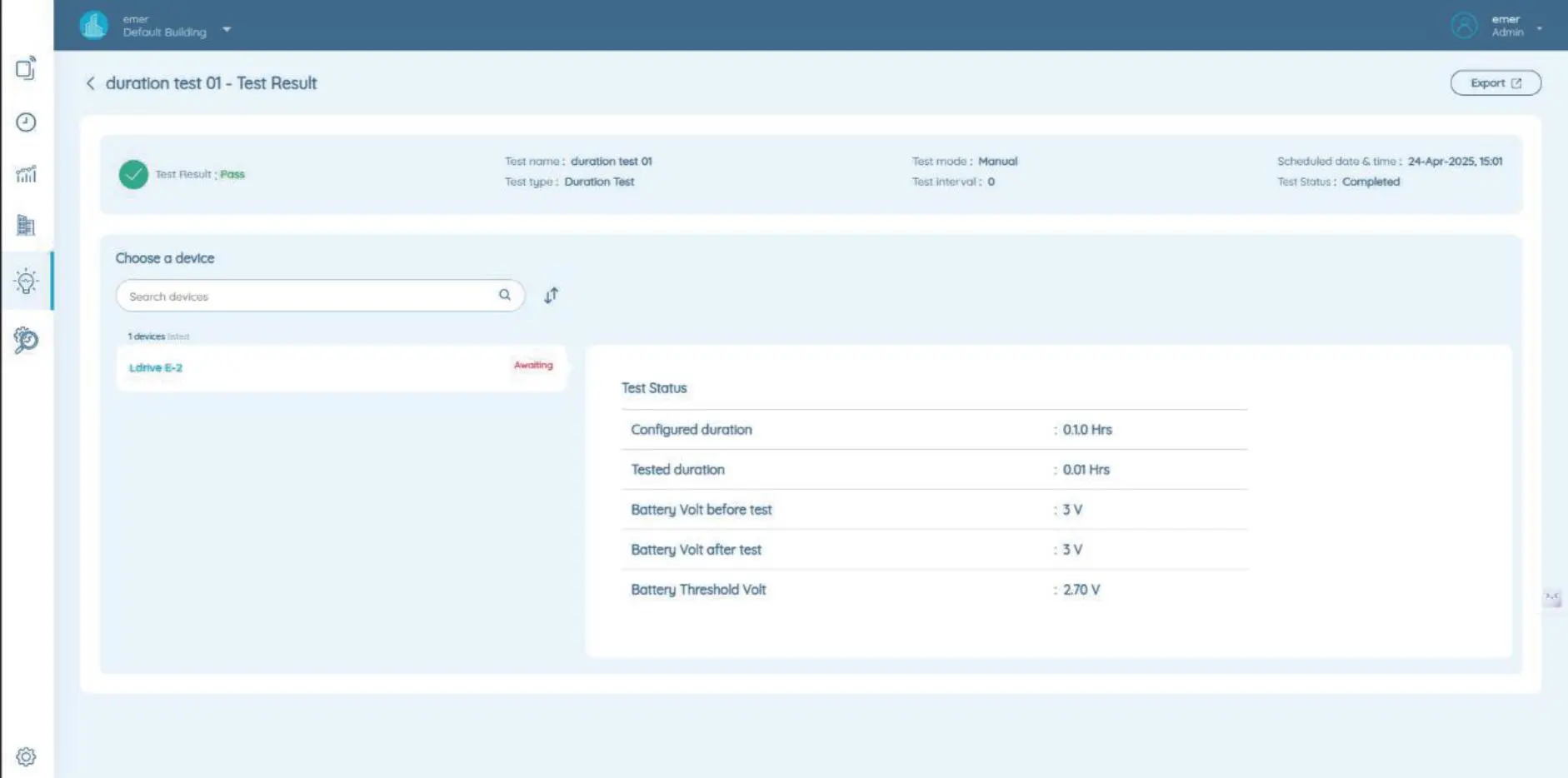

2. Los resultados, el estado y los detalles de las pruebas de emergencia se pueden ver desde aquí
3. Haga clic en la flecha correspondiente a una prueba de emergencia para obtener más información sobre la prueba.
